Để kiểm tra trạng thái hoạt động của các cổng trên dòng switch quang Maipu S3330-28GXF-AC (gồm 24 cổng SFP 1G và 4 cổng SFP+ 10G), bạn có thể thực hiện theo các phương pháp dưới đây từ đơn giản đến chi tiết.

1. Kiểm tra trực tiếp qua đèn báo LED phần cứng

Nhìn trực tiếp vào vị trí cổng mạng ở mặt trước switch:

• Đèn LED sáng xanh / Chớp (Green): Cổng đã nhận kết nối vật lý (Link Up) và đang truyền nhận dữ liệu.
• Đèn LED tắt hoàn toàn: Không có tín hiệu vật lý (Link Down). Lỗi này thường do:
  • Chưa cắm Module SFP / cáp quang.
  • Cáp quang bị đứt, bẩn hoặc cắm ngược chiều Rx/Tx.
  • Cổng bị khóa về mặt phần mềm (shutdown).

2. Kiểm tra bằng dòng lệnh CLI (Console / SSH / Telnet)

Đây là cách chính xác nhất để nắm rõ tình trạng phần cứng và lưu lượng của cổng.

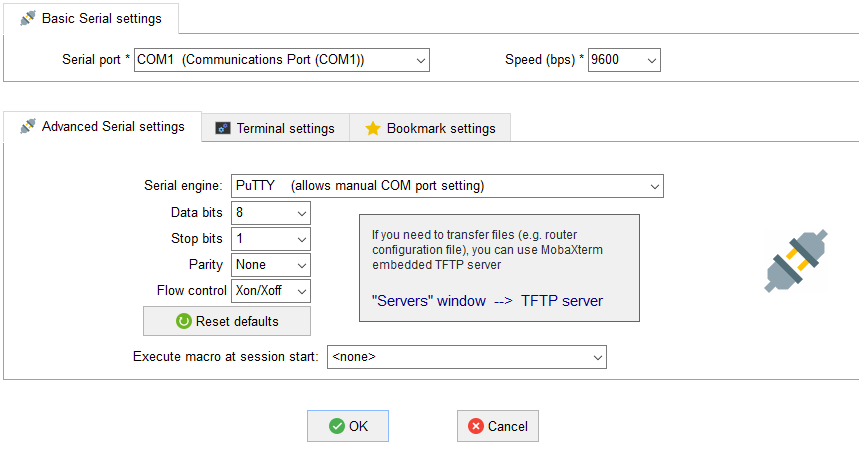

Dùng cáp console RJ45 cắm vào cổng CONSOLE trên switch, dùng phần mềm PUTTY kết nối với thông số sau:

Bước 1: Kiểm tra bảng tổng quan trạng thái tất cả các cổng

Mở terminal kết nối vào switch và chạy lệnh:

Switch# show interface status

Status: Up (hoạt động), Down (mất kết nối vật lý), hoặc Admin Down (cổng bị tắt bằng cấu hình).

Speed/Duplex: Kiểm tra tốc độ cổng đã nhận đúng 1000M/10G chưa.

Bước 2: Kiểm tra chi tiết 1 cổng cụ thể

Đối với cổng SFP 1G (ví dụ cổng 1) hoặc cổng Uplink SFP+ 10G (ví dụ cổng 25):

Switch# show interface gigabitethernet 0/1
! Hoặc cổng 10G:
Switch# show interface ten-gigabitethernet 0/25

Chỉ số cần chú ý:

• GigabitEthernet0/1 is up, line protocol is up: Cổng hoạt động bình thường ở cả L1 và L2.
• Input errors / CRC errors: Nếu số lượng lỗi tăng liên tục, cáp quang hoặc transceiver SFP đang bị suy hao/lỗi.

Bước 3: Kiểm tra tín hiệu quang của Module SFP (Rất quan trọng)

Vì Maipu S3330-28GXF-AC là switch thuần cổng quang SFP/SFP+, bạn cần kiểm tra công suất phát/nhận quang:

Switch# show interface gigabitethernet 0/1 transceiver detail

Rx Power (Công suất nhận): Nếu chỉ số này quá thấp (âm sâu, ví dụ -30dBm trở xuống) hoặc báo N/A, kết nối quang bị suy hao nặng hoặc đứt cáp.

Present Status: Nếu báo No Optical Transceiver, switch chưa nhận Module SFP.

Các bước xử lý nhanh khi cổng không sáng / không hoạt động

1. Mở cổng bị khóa phần mềm:

Switch# configure terminal
Switch(config)# interface gigabitethernet 0/1
Switch(config-if)# no shutdown

2. Đảo chiều sợi cáp quang: Tháo module SFP và đảo 2 đầu dây cáp quang (đổi vị trí Tx và Rx ở một đầu cáp).

3. Cố định tốc độ cổng: Một số module SFP 1G khi cắm vào cổng 10G cần phải ép tốc độ cứng:

Switch(config-if)# speed 1000
Switch(config-if)# duplex full

Tính năng DDM (Digital Diagnostics Monitoring) trên module quang SFP/SFP+ cho phép switch Maipu giám sát thời gian thực các thông số vật lý của đường truyền quang như công suất phát (Tx Power), công suất nhận (Rx Power), nhiệt độ, điện áp và dòng điện kích laser (Bias Current).

1. Lệnh truy xuất chỉ số DDM trên Switch Maipu

Kết nối vào CLI của switch Maipu và thực hiện lệnh:

Switch# show interface gigabitethernet 0/1 transceiver detail
! Đối với cổng SFP+ 10G:
Switch# show interface ten-gigabitethernet 0/25 transceiver detail

(Lưu ý: Trên một số phiên bản hệ điều hành MyOS cũ hơn, lệnh có thể là show interface <interface-id> ddm)

Cấu trúc bảng kết quả DDM tiêu chuẩn:

Transceiver Diagnostic Diagnostic Information:
————————————————————————
Parameter Current High Alarm Low Alarm Status
————————————————————————
Temperature(C) 38.25 85.00 -40.00 OK
Voltage(V) 3.28 3.70 3.00 OK
Bias Current(mA) 12.45 80.00 2.00 OK
Tx Power(dBm) -5.20 1.00 -10.00 OK
Rx Power(dBm) -14.35 -1.00 -22.00 OK
————————————————————————

Giải thích ý nghĩa các chỉ số DDM

Quy đổi đơn vị dBm: Chỉ số dBm mang giá trị âm (-). Giá trị âm càng nhỏ (tiến về 0) thì tín hiệu càng mạnh; giá trị âm càng lớn (ví dụ -25 dBm so với -10 dBm) thì tín hiệu càng yếu.

. Ngưỡng đánh giá công suất quang Tx/Rx tiêu chuẩn

Ngưỡng công suất phụ thuộc vào loại module quang (Multimode hay Singlemode) và khoảng cách truyền dẫn:

Quy trình đánh giá và chẩn đoán sự cố đường truyền

Trường hợp 1: Rx Power quá thấp (Rx Power < Ngưỡng nhạy nhận)

• Hiện tượng: Cổng báo Link Down hoặc xảy ra tình trạng rớt gói (Packet Loss), xuất hiện lỗi CRC (CRC errors) tăng liên tục khi kiểm tra show interface.
• Nguyên nhân chính:
  1. Mặt tiếp xúc đầu cáp quang (LC connector) hoặc mắt đọc SFP bị bẩn/bụi bám.
  2. Bán kính uốn cong của dây nhảy quang (Fiber Patch cord) quá nhỏ làm suy hao tín hiệu.
  3. Tuyến cáp quang bị ép, đè, suy hao tại ODF hoặc mối hàn cáp kém chất lượng.
  4. SFP ở đầu đối diện có Tx Power bị suy yếu do lão hóa.

Trường hợp 2: Rx Power quá cao (Rx Power > Ngưỡng quá tải / High Alarm)

• Hiện tượng: Tín hiệu chói (Receiver Saturation), có thể làm hỏng photodiode nhận của SFP nếu kéo dài.
• Nguyên nhân: Sử dụng SFP khoảng cách xa (như ZX 80km hoặc ER 40km) trên tuyến đường truyền quá ngắn (< 5km) mà không gắn suy hao quang cố định (Optical Attenuator).

Trường hợp 3: Tx Power bất thường

• Nếu Tx Power = -40 dBm hoặc N/A: Mạch phát laser của SFP đã bị hỏng hoàn toàn hoặc SFP bị lệnh shutdown phần mềm.
• Nếu Tx Power giảm dần theo thời gian đi kèm Bias Current tăng cao: Laser diode đang đi đến cuối vòng đời, cần chuẩn bị thay thế SFP.
